【德泉精密】汽车检具的设计要求

发布时间: 2021-04-14 13:59:06

新闻来源: 无锡德泉精密机械有限公司

 【德泉精密】车检具的设计要求:所有的图纸应是与实体1:1的大小,且能将尺寸地标注出来。另外:

1.所有汽车检具零件图必须用三视图绘出,并且必须标注完工表面和/或车身和/或工作参考线。

2.所有的剖面图应标明与量具设计图引出号相对应的剖面及页号。

3.汽车检具设计图必须包括在检具上的被测零件轮廓图(虚线)。线条要足够粗以便于图纸的复印。

4.汽车检具原材料清单应包括原材料的尺寸,所有标准件应用厂商名称和其目录型号标明。

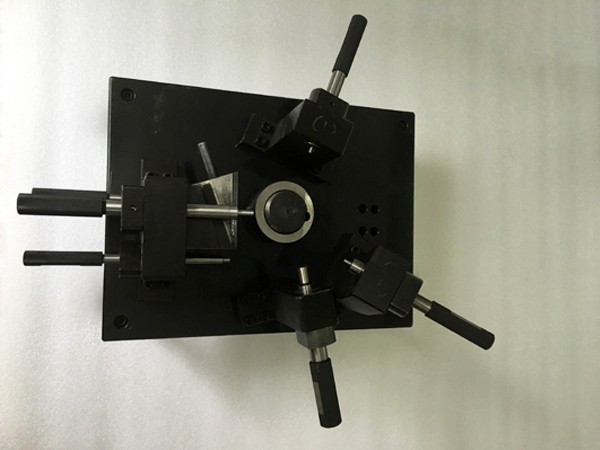

汽车检具


5.除非为了澄清制造要求,汽车检具零件图应与检具总成图分开。

6.所有的尺寸应以公制表示,但在汽车检具原材料清单中的原材料尺寸可能有英制尺寸。

7.如可能,汽车检具原材料(如:角架、堆积块、铰链、导板、螺钉和键等)应尽可能选用可采购到的标准件。
